Montáž hal: jak probíhá, co připravit a na co si dát pozor před realizací
Montáž hal je proces sestavení nosné konstrukce, opláštění, kotvení a technických prvků haly podle projektové dokumentace, statického návrhu a podmínek konkrétního místa výstavby.
Montáž hal obvykle začíná přípravou projektu a základů, pokračuje dodávkou konstrukčních dílů, sestavením nosného systému, kotvením, doplněním opláštění, otvorů, větrání a závěrečnou kontrolou před užíváním.
Montáž hal jako klíčová fáze celé stavby
Montáž hal je jedna z nejdůležitějších fází celé realizace. Nejde jen o to, že se na stavbě spojí jednotlivé díly konstrukce. Správný výsledek závisí na tom, jak dobře je připravený projekt, statický návrh, základy, doprava materiálu, přístup pro techniku i samotný montážní postup. Každý z těchto kroků má vliv na bezpečnost, životnost, rychlost výstavby i konečnou cenu.
Investor často řeší hlavně rozměry haly, cenu a termín dodání. V praxi se ale ukazuje, že právě příprava a kvalita provedení rozhodují o tom, zda bude hala bez problémů sloužit desítky let, nebo se už během stavby objeví zbytečné komplikace. Nepřipravené staveniště, nepřesné základy nebo špatně koordinovaná doprava mohou způsobit zdržení, vícenáklady i komplikace při předání stavby.
V tomto článku si proto krok za krokem vysvětlíme, jak montáž hal probíhá, co je potřeba připravit předem, na co si dát pozor při výběru dodavatele a jak poznat technické řešení, které dává smysl pro konkrétní provoz.
Jak probíhá montáž hal od projektu po předání
Montáž hal je navazující proces, který začíná dávno před příjezdem montážní techniky na stavbu. Aby byla hala bezpečná, funkční a připravená na dlouhodobý provoz, musí na sebe správně navazovat projektová dokumentace, statický návrh, výroba nebo příprava konstrukčních dílů, doprava, samotná montáž, kotvení, dokončení detailů a závěrečná kontrola.
V praxi to znamená, že dodavatel nejdříve řeší účel haly, její rozměry, zatížení, technické požadavky a podmínky konkrétního místa výstavby. Teprve podle toho se připravuje konstrukce, způsob kotvení, rozmístění vrat, dveří, oken, větrání, prosvětlení nebo případného zateplení. Samotná montáž konstrukce je tedy viditelná část celého procesu, ale její kvalita závisí hlavně na přípravě.
U ocelových konstrukčních výrobků je důležité ověřit také shodu, deklarované vlastnosti a příslušné značení. Evropská komise uvádí, že CE značení u stavebních výrobků znamená, že výrobek je ve shodě s deklarovanými vlastnostmi a byl posouzen podle harmonizované evropské normy nebo evropského technického posouzení.
Montáž hal proto není jeden izolovaný úkon, ale řízený postup, který musí spojit projekt, výrobu, logistiku, staveniště a kontrolu výsledku.
Co musí být připravené před začátkem montáže haly
Než začne samotná montáž hal, musí být jasně připravené technické zadání, staveniště i návaznosti na dopravu a montážní techniku. Čím přesnější je příprava předem, tím menší je riziko zdržení, dodatečných nákladů nebo změn přímo během realizace.
Technické zadání a projektové podklady
Základem je vědět, k čemu bude hala sloužit. Jinak se navrhuje skladová hala, jinak výrobní prostor, sportoviště, zemědělská hala, letecký hangár, armádní hala nebo jezdecká hala. Účel haly ovlivňuje rozměry, výšku, šířku, rozmístění vstupů, vrata, prosvětlení, větrání, případné zateplení i požadavky na vnitřní prostor.
Důležité je také znát podmínky místa výstavby. Patří sem především zatížení větrem a sněhem, typ podloží, požadovaná únosnost podlahy, napojení na komunikace, řešení příjezdu a návaznost na další objekty v areálu. Právě tyto informace určují, jak bude hala technicky navržená a jak bude následně probíhat její montáž.
Připravenost staveniště
Před zahájením prací musí být na stavbě dostatek prostoru pro příjezd kamionu, pohyb jeřábu a bezpečné složení materiálu. Důležitá je zpevněná manipulační plocha, aby bylo možné s konstrukčními díly pracovat bez rizika poškození nebo zdržení. Montážní tým potřebuje také volný a bezpečný pracovní prostor kolem budoucí haly.
Základy a kotevní místa
Před začátkem montáže musí být hotové základy podle projektu. U samonosných ocelových obloukových hal HUPRO se konstrukce kotví do základů pomocí chemických ocelových kotev. Jednotlivé základní díly systému se spojují nerezovými spoji a po vytvoření montážních celků se pomocí jeřábové techniky zvedají a fixují do základů. Dobře připravené základy, přístupové cesty a manipulační plocha jsou proto zásadní podmínky pro plynulou a bezpečnou montáž hal.
Jak probíhá montáž hal krok za krokem
Samotná montáž hal má jasně danou návaznost. Každý krok musí proběhnout ve správném pořadí, protože chyba v dopravě, rozložení materiálu, spojování dílů nebo kotvení se může projevit na rychlosti výstavby i výsledné stabilitě konstrukce.
1. Doprava konstrukčních dílů na stavbu
Prvním praktickým krokem je doprava konstrukčních dílů na staveniště. Po příjezdu se kontroluje, zda dodávka odpovídá projektové dokumentaci a montážnímu plánu. Důležité je také správné rozložení materiálu na stavbě, aby byly jednotlivé díly dostupné ve chvíli, kdy se s nimi bude pracovat. Tím se zamezí zbytečným přesunům, prodlevám a riziku poškození.
U systému HUPRO se základní díly dodávají na paletách o rozměru 700 × 3100 mm. Jedna paleta po montáži překryje přibližně 100 m² půdorysné plochy a jeden kamion přepraví materiál pro přibližně 1000 m² půdorysné plochy. To je důležité hlavně při plánování dopravy, vykládky a prostoru pro skladování na staveništi.
2. Příprava montážních celků
Další fáze je sestavení dílů podle montážního postupu. U obloukových ocelových hal se z jednotlivých základních dílů vytvářejí větší konstrukční celky, které se následně zvedají do finální polohy. V této fázi je důležitá přesnost, kontrola spojů a průběžná kontrola geometrie.
U systému HUPRO se jednotlivé základní díly spojují pomocí spojů z nerezavějící oceli. Po zmontování přímo na stavbě vzniká kompaktní konstrukční celek, který je připravený ke zdvihání pomocí jeřábové techniky.

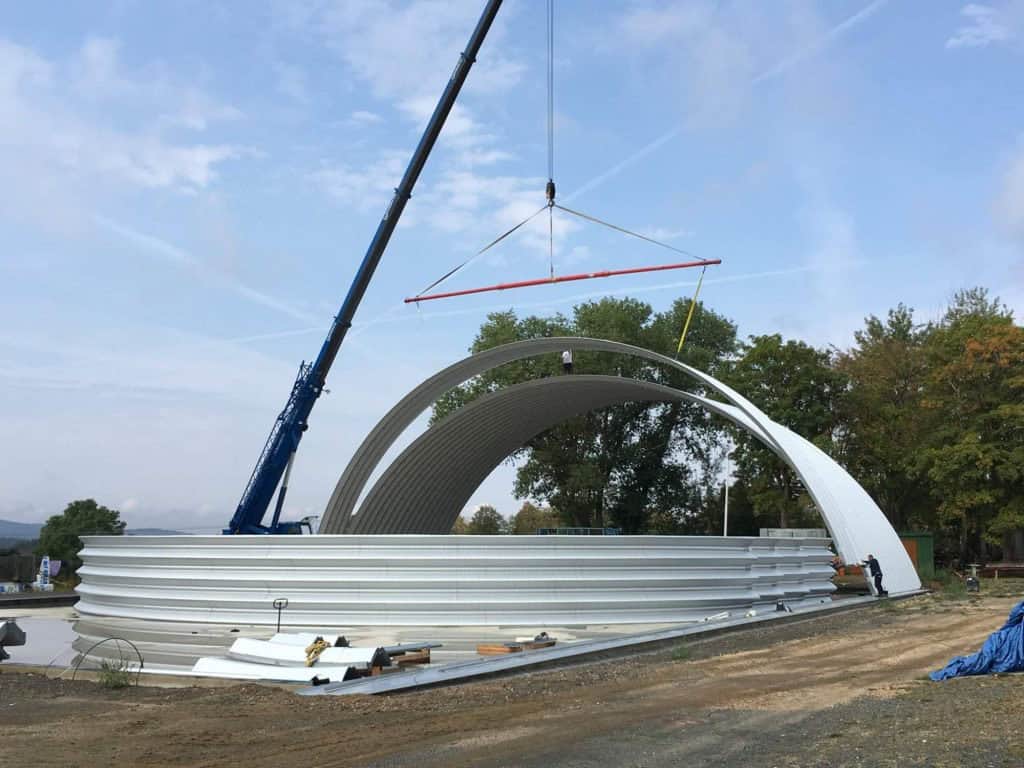

3. Zdvihání a osazení konstrukce
Jakmile jsou montážní celky připravené, přichází na řadu jeřábová technika. Jednotlivé části konstrukce se postupně zvedají, osazují do určené polohy a fixují. Tím se začne vytvářet nosný systém haly.
Tato část vyžaduje dobrou koordinaci montážního týmu, jeřábníka a osob odpovědných za kontrolu polohy konstrukce. Při dobře připraveném staveništi může montáž hal postupovat plynule bez zbytečných prostojů.
4. Kotvení konstrukce
Kotvení je zásadní pro přenos zatížení z konstrukce do základů. Nejde tedy jen o technický detail, ale o jednu z nejdůležitějších částí celé realizace. Přesnost kotvení ovlivňuje stabilitu, bezpečnost i dlouhodobou životnost haly.
U samonosných ocelových obloukových hal HUPRO se konstrukce kotví do základů pomocí chemických ocelových kotev. Správně provedené kotvení je důvod, proč musí být základy připravené podle projektu ještě před zahájením montáže.

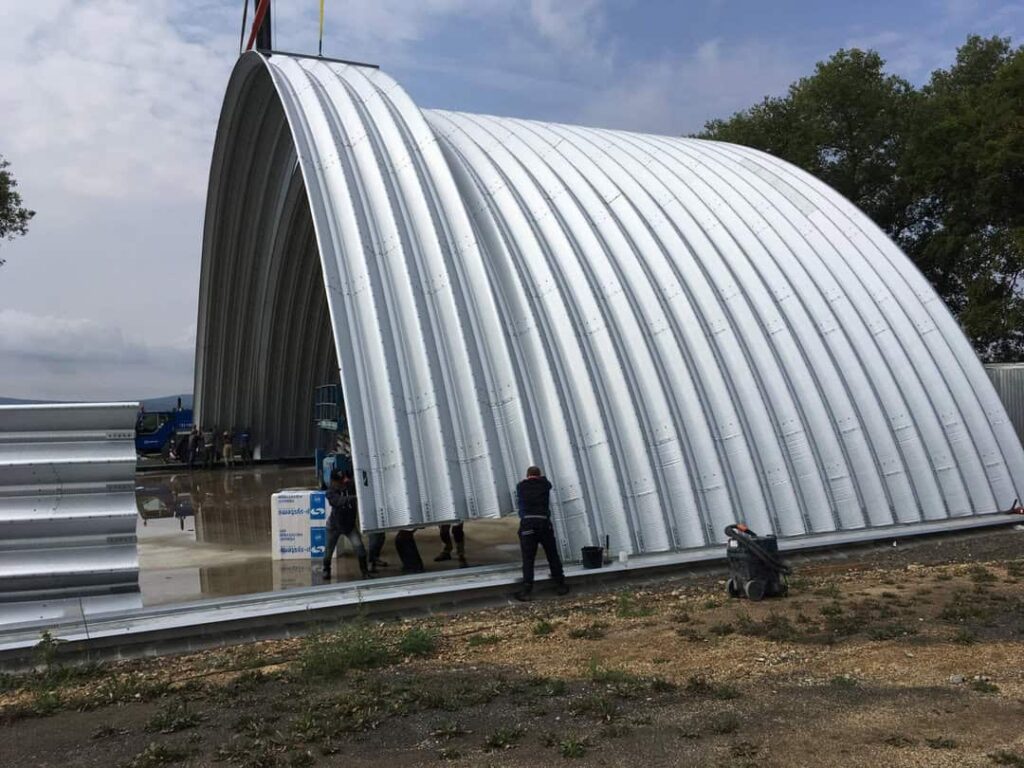

5. Dokončení pláště, čel, otvorů a doplňků
Po osazení a ukotvení konstrukce následuje dokončení detailů. Podle typu haly se řeší vrata, dveře, okna, prosvětlení, větrání, případně zateplení. U některých objektů jsou důležité také akustické úpravy, požární vlastnosti nebo interiérové provedení.
U systému HUPRO může být hala doplněna o transparentní prosvětlovací segmenty, střešní okna, aktivní odvětrávání a zateplení podle požadované tloušťky izolace, požární odolnosti, akustiky a vnitřního provedení.
Dobře zvládnutá montáž hal je tedy výsledkem přesné přípravy, správné logistiky, kvalitního spojování dílů, odborného zdvihání konstrukce a pečlivého kotvení. Teprve potom dává smysl řešit finální vybavení haly a její připravenost k provozu.
Kolik času montáž hal zabere
Jedna z nejčastějších otázek investorů zní: jak dlouho bude montáž hal trvat? Přesný termín vždy závisí na konkrétním projektu, protože každá hala má jiné rozměry, účel využití, technické požadavky a podmínky na místě výstavby.
Co ovlivňuje délku montáže
Délku realizace ovlivňuje především velikost haly, typ konstrukce, připravenost základů, počasí a přístup pro montážní techniku. Důležitou roli hraje také množství vrat, dveří, oken, prosvětlovacích prvků, větrání, technologií a dalších doplňků.
Pokud je hala zateplená, řešíme navíc skladbu izolace, požadovanou požární odolnost, akustické provedení a interiérové dokončení. Tyto prvky mohou montáž prodloužit, protože nejde jen o samotnou konstrukci, ale o výslednou funkčnost haly pro konkrétní provoz.
Jak to řešíme u systému HUPRO
U našeho systému HUPRO dokážeme výstavbu objektu o rozloze 1000 m² standardně zrealizovat do 14 dní. Tento údaj se vztahuje ke konstrukčnímu systému HUPRO a vždy počítá s tím, že jsou připravené základy, staveniště, přístup pro dopravu a návaznost montážních prací.
Rychlá montáž neznamená vynechání přípravy. Největší zdržení obvykle nevzniká při samotné montáži, ale ve chvíli, kdy nejsou připravené základy, není vyřešený příjezd techniky, chybí prostor pro skládání materiálu nebo na sebe nenavazují jednotlivé profese.
Proto u každé realizace řešíme nejen samotnou montáž hal, ale i přípravu, dopravu, technické návaznosti a postup prací tak, aby výstavba proběhla co nejplynuleji.
Na co si dát pozor při výběru dodavatele montáže hal
Výběr dodavatele má zásadní vliv na to, jak bude montáž hal probíhat a jak bude hotová hala sloužit v praxi. Nestačí porovnávat jen cenu. Důležité je ověřit, zda má dodavatel technické zázemí, zkušenosti, certifikované řešení a reálné reference z podobných typů staveb.
1. Ověřené technické řešení
Každá hala musí být navržená podle svého účelu, rozměrů a podmínek konkrétní lokality. Jinak se řeší skladová hala, jinak sportovní objekt, zemědělská hala nebo výrobní prostor. Při návrhu je potřeba počítat se zatížením sněhem a větrem, způsobem kotvení, provozními požadavky, požárními vlastnostmi i případným zateplením.
My v HUPRO pracujeme se samonosným obloukovým systémem, který umožňuje překrýt prostor šířky od 9 do 50 metrů bez dodatečné podpůrné konstrukce. Díky tomu lze vytvořit volný vnitřní prostor bez sloupů, což je výhoda například pro sklady, sportoviště, zemědělské provozy nebo letecké haly.
2. Certifikace a dohledatelné parametry
Kvalitní dodavatel by měl umět doložit, z čeho je konstrukce vyrobená, jaké má technické parametry a podle jakých pravidel probíhá výroba i kontrola. U ocelových konstrukcí je důležité CE značení, dokumentace, výrobní kontrola a jasně uvedené vlastnosti systému.
Ocelové konstrukční díly HUPRO mají CE označení, jsou vyráběny podle požadavků EN 1090-2+A1 a spadají do tříd zhotovení EXC1 a EXC2. HUPRO je také držitelem certifikátů ISO 9001 a ISO 14001.
3. Reálné reference, montáž hal
Před rozhodnutím je dobré chtít víc než jen vizualizace. Důležité jsou skutečné realizace, fotografie, typy provozů a zkušenosti s podobnými stavbami. HUPRO uvádí více než 3000 realizovaných projektů po celém světě, a to v oblasti sportovních, zemědělských, průmyslových, skladových, armádních i leteckých hal.
Dobře zvolený dodavatel vám tedy nepomůže jen se samotnou montáží hal, ale i s návrhem řešení, technickými detaily a bezpečným průběhem celé realizace.
Nejčastější chyby při montáži hal
Při realizaci haly se většina problémů neobjeví až na konci, ale už v přípravě. Právě proto u každého projektu řešíme návaznosti dopředu, od návrhu přes základy až po dopravu a samotnou montáž hal.
Jednou z nejčastějších chyb je podcenění základů a podloží. Hala může mít kvalitní konstrukci, ale pokud nejsou základy připravené podle projektu, vznikají komplikace při kotvení, osazení i následném provozu. U samonosných ocelových obloukových hal HUPRO se konstrukce kotví do základů pomocí chemických ocelových kotev, proto je přesnost přípravy základů zásadní.
Další častý problém je špatně připravený příjezd pro techniku. Na stavbu se musí dostat kamion s materiálem, jeřábová technika i montážní tým. Pokud není vyřešený příjezd, manipulační plocha nebo prostor pro složení dílů, může se montáž zbytečně prodloužit.
Komplikace vznikají také tehdy, když nejsou jasně rozdělené odpovědnosti mezi investorem, projektantem a dodavatelem. Před zahájením prací musí být jasné, kdo řeší základy, přípravu staveniště, návaznosti profesí, technické detaily a případné změny. Dodatečné úpravy rozměrů, vrat, dveří nebo otvorů až během montáže téměř vždy znamenají zdržení a další náklady.
Často se zapomíná také na větrání a kondenzaci. Hala není jen konstrukce, musí dobře fungovat i v běžném provozu. Proto u systému HUPRO standardně řešíme aktivní odvětrávání na principu termodynamického vztlaku bez potřeby elektrické energie, které pomáhá omezit nadměrnou vlhkost, kondenzaci i přehřívání interiéru v letních měsících.
Na konci realizace je důležitá kompletní dokumentace k předání a užívání haly. Patří sem technické podklady, informace ke konstrukci, použitým prvkům a provedeným pracím. Dobře připravená dokumentace usnadňuje převzetí stavby, údržbu i budoucí úpravy objektu.
