Badmintonová hala: rozměry, výška a co vyřešit před její stavbou
Badmintonová hala musí kromě samotných kurtů nabídnout dostatečnou volnou výšku, bezpečný prostor kolem hřišť, vhodné osvětlení, sportovní povrch a kontrolované proudění vzduchu, které nebude ovlivňovat let badmintonového košíčku.
Při návrhu badmintonové haly proto nestačí určit pouze počet kurtů a půdorys budovy. Už v počáteční fázi je potřeba sladit rozměry a výšku haly s úrovní sportovního provozu, řešením osvětlení, větrání, akustiky, sportovní podlahy i potřebného zázemí.
Tento průvodce je určen investorům, městům a obcím, sportovním klubům i projektantům, kteří připravují novou badmintonovou halu nebo víceúčelovou sportovní halu s badmintonovými kurty.
Před návrhem badmintonové haly je potřeba vyřešit tři základní otázky: kolik kurtů má hala obsahovat, pro jakou úroveň badmintonu bude určena a zda půjde o čistě badmintonový, nebo víceúčelový sportovní prostor. Počet kurtů zásadně ovlivňuje půdorys haly. K samotným rozměrům hřišť je nutné připočítat také dostatečný prostor mezi jednotlivými kurty a za jejich koncovými a bočními čarami.
Úroveň sportovního provozu ovlivňuje především potřebnou volnou výšku, osvětlení, povrch a další technické parametry. Jiný návrh může vyhovovat rekreačnímu hraní a jiný hale určené pro soutěžní badminton. Stejně důležité je rozhodnout, zda bude prostor sloužit výhradně badmintonu, nebo více sportům. Víceúčelové využití totiž ovlivní rozmístění hřišť, sportovní podlahu, osvětlení, vybavení i provozní zázemí.
Rozměry badmintonové haly
Při návrhu badmintonové haly je potřeba rozlišovat rozměry samotného kurtu a skutečný prostor, který je nutný pro bezpečný a plnohodnotný provoz. Rozměr hřiště je pevně daný, výsledné rozměry badmintonové haly ale závisí také na počtu kurtů, prostoru kolem nich, komunikacích a dalším vybavení.
Rozměry badmintonového kurtu
Standardní badmintonový kurt má délku 13,40 m. Pro čtyřhru je široký 6,10 m, pro dvouhru 5,18 m. Všechny lajny mají šířku 40 mm a jsou součástí plochy, kterou vymezují. Krátká servisní čára leží 1,98 m od sítě, u čtyřhry je zadní servisní čára posunuta 0,76 m před koncovou čáru. Síť je uprostřed kurtu ve výšce 1,524 m a nad postranními čarami pro čtyřhru ve výšce 1,55 m. Sloupky mají rovněž výšku 1,55 m.
Volný prostor kolem kurtů
Samotných 13,40 × 6,10 m proto nelze použít jako rozměr potřebného prostoru pro jeden kurt. U mezinárodního soutěžního provozu se pracuje minimálně s 2 m volného prostoru za koncovými čarami a 1,5 m po stranách kurtu.
| Parametr | Co znamená pro projekt |
|---|---|
| Kurt pro čtyřhru | 13,40 × 6,10 m |
| Kurt pro dvouhru | 13,40 × 5,18 m |
| Prostor za kurtem | ovlivňuje celkovou délku hrací plochy |
| Prostor po stranách | ovlivňuje rozestupy mezi kurty a šířku haly |
| Počet kurtů | neurčuje jen plochu podlahy, ale i potřebné odstupy a komunikace |
Proto se rozměry badmintonové haly navrhují podle celého provozního uspořádání, nikoliv pouhým vynásobením rozměrů badmintonového kurtu počtem hřišť.
Jaká má být výška badmintonové haly
Výška badmintonové haly závisí na tom, pro jakou úroveň hry má být určena. Jiný požadavek může mít rekreační nebo klubová hala a jiný objekt připravovaný pro mezinárodní soutěžní badminton. Pro vybrané nejvyšší úrovně turnajů BWF je požadována minimální výška 12 metrů nad celou plochou kurtu. U ostatních soutěží sankcionovaných BWF je minimální výška 9 metrů. V obou případech musí být tento prostor nad kurtem volný bez vazníků, nosníků nebo jiných překážek, které by zasahovaly do hracího prostoru.
Hodnoty 9 a 12 metrů ale nelze chápat jako univerzální stavební minimum pro každou badmintonovou halu v Česku. Jde o požadavky pro konkrétní úrovně soutěžních zařízení BWF. Při návrhu je proto potřeba nejdříve určit zamýšlený provoz haly a teprve podle něj stanovit požadovanou světlou výšku. U soutěžního projektu je navíc důležité hlídat nejen samotnou výšku konstrukce, ale skutečně volný prostor nad celým kurtem.
Osvětlení badmintonové haly: proč nestačí jen dostatek světla
U badmintonové haly nerozhoduje pouze intenzita osvětlení. Hráč během výměny často sleduje košíček vysoko nad sebou, proto musí být svítidla rozmístěna tak, aby nezasahovala do hlavních směrů pohledu a nevytvářela rušivé oslnění.
Důležité je také pozadí, proti kterému hráč košíček sleduje. Bílý košíček musí být dobře čitelný i při rychlém pohybu, takže návrh osvětlení musí pracovat nejen s množstvím světla, ale také s jeho rovnoměrností a kontrastem v prostoru. Vhodně řešené osvětlení může současně omezit příliš světlé pozadí za kurtem a zlepšit viditelnost košíčku.
Svítidla proto nemají být bez rozmyslu umístěna přímo nad hrací plochou. U návrhu se řeší jejich poloha vůči kurtům, výška zavěšení i odstup od postranních čar, aby světelná soustava neomezovala hráče při sledování trajektorie košíčku.
Podlaha, větrání a akustika v badmintonové hale
Technické řešení badmintonové haly musí vycházet z charakteru samotné hry. Nestačí správné rozměry a výška – kvalitu provozu výrazně ovlivňuje také sportovní povrch, proudění vzduchu a akustika prostoru.
Sportovní podlaha
Povrch musí hráčům poskytovat stabilní a předvídatelnou oporu při rychlých změnách směru, výpadech a brzdění. Důležitá je proto vhodná míra protiskluznosti, rovnost povrchu a řešení určené pro sportovní zatížení. U víceúčelové haly je nutné sladit požadavky badmintonu také s ostatními sporty, které se budou v prostoru provozovat.
Proudění vzduchu
Badmintonový košíček je velmi lehký a i proud vzduchu může měnit jeho dráhu. Vytápění a větrání proto musí být navrženo tak, aby nevytvářelo výrazné proudění přímo přes hrací plochu. Rozmístění přívodních a odvodních prvků je proto potřeba řešit už při návrhu haly.
Akustika
Velký uzavřený prostor může bez vhodných akustických úprav vytvářet dlouhý dozvuk a zhoršovat srozumitelnost i komfort hráčů. Pro badmintonové haly se doporučuje ve středních frekvencích doba dozvuku přibližně 1,5–2,0 sekundy. Akustické prvky lze integrovat například do stropu nebo horních částí stěn.
Samostatná badmintonová hala, nebo víceúčelová sportovní hala?
Volba mezi samostatnou badmintonovou halou a víceúčelovým sportovním objektem ovlivní celý návrh stavby. Dedikovaná badmintonová hala může být od začátku optimalizována pro konkrétní počet kurtů, požadovanou volnou výšku, vhodné rozmístění osvětlení, proudění vzduchu i sportovní povrch. Provozní řešení se tak nemusí přizpůsobovat požadavkům jiných sportů.
U víceúčelové sportovní haly je naopak potřeba sladit badminton s dalšími aktivitami, například volejbalem, basketbalem nebo florbalem. To se může promítnout do značení podlahy, rozmístění sportovního vybavení, osvětlení, akustiky i technologií. Pro města, obce, školy a sportovní kluby proto není rozhodující jen otázka, která varianta je levnější. Důležité je hlavně to, jak často se bude hala využívat, pro kolik sportů a na jaké úrovni. Teprve z toho by měl vycházet její výsledný návrh.
Co ovlivňuje cenu badmintonové haly
Cena badmintonové haly se nedá spolehlivě určit pouze podle její podlahové plochy. Výsledný rozpočet ovlivňuje především velikost haly, počet kurtů, požadovaná světlá výška, konstrukční systém a úroveň vybavení.
Do ceny se výrazně promítá také způsob zateplení, sportovní podlaha, osvětlení, vytápění, větrání a akustické řešení. Důležitou část rozpočtu mohou tvořit i prostory mimo samotnou hrací plochu, například šatny, sprchy, toalety, technické místnosti, sklady sportovního vybavení, recepce nebo tribuny. U víceúčelové sportovní haly je navíc potřeba počítat s vybavením a technologiemi pro další sporty. Proto není vhodné stanovovat univerzální cenu za metr čtvereční bez znalosti konkrétního zadání.
Přesnou cenu badmintonové haly lze určit až po definování rozměrů, úrovně sportovního provozu a požadovaného vybavení. Pokud chcete zjistit cenu pro vaši badmintonovou halu, vyplňte náš formulář pro cenovou nabídku. Na základě základních informací o projektu se vám ozveme a probereme možnosti konkrétního řešení.
Realizace badmintonových hal HUPRO
V HUPRO SYSTEMS SE jsme realizovali řadu sportovních hal, mezi nimi také badmintonové haly v Chorvátském Grobu a v Paskově. Obě realizace ukazují, jak lze samonosnou obloukovou ocelovou konstrukci využít pro sportovní provoz s více kurty a volným vnitřním prostorem bez podpěrných sloupů.

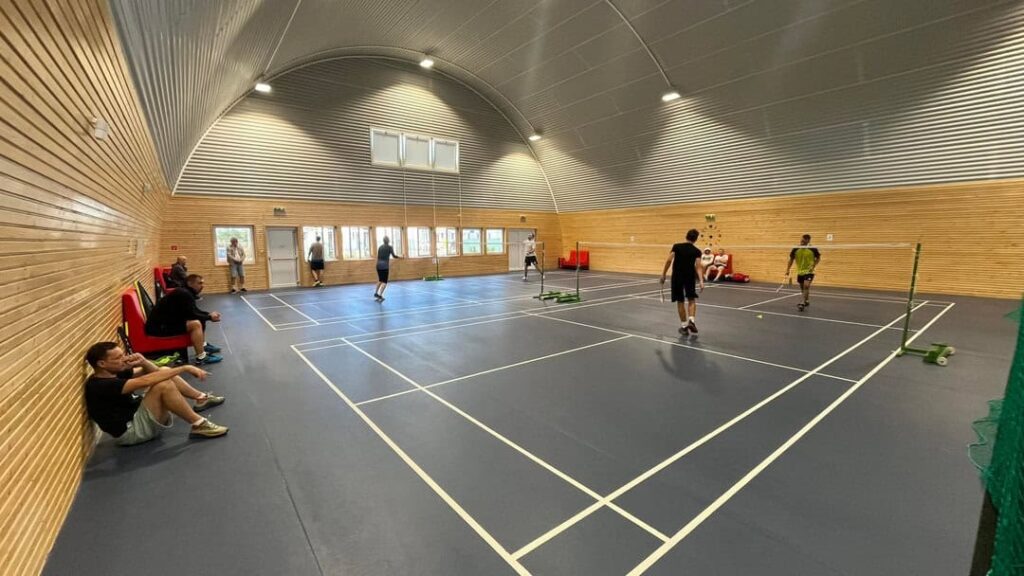

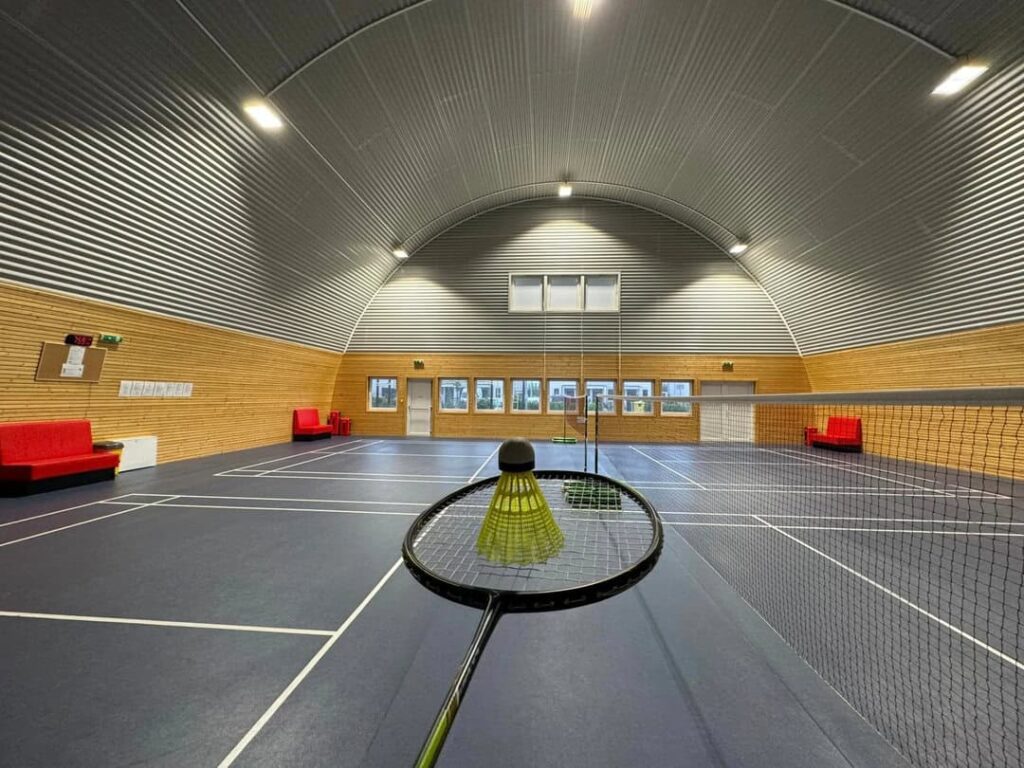

Badmintonová hala Chorvátsky Grob
V Chorvátském Grobu jsme realizovali obloukovou sportovní halu s badmintonovým využitím. V interiéru je několik badmintonových kurtů, sportovní povrch a také další sportovní prvky včetně lezecké stěny. Hala tak ukazuje, že jeden objekt může být navržen nejen pro badminton, ale také pro další sportovní aktivity. Důležitým prvkem je volný vnitřní prostor bez podpěrných sloupů mezi kurty. To usnadňuje rozmístění hracích ploch a umožňuje efektivně využít celou šířku haly.

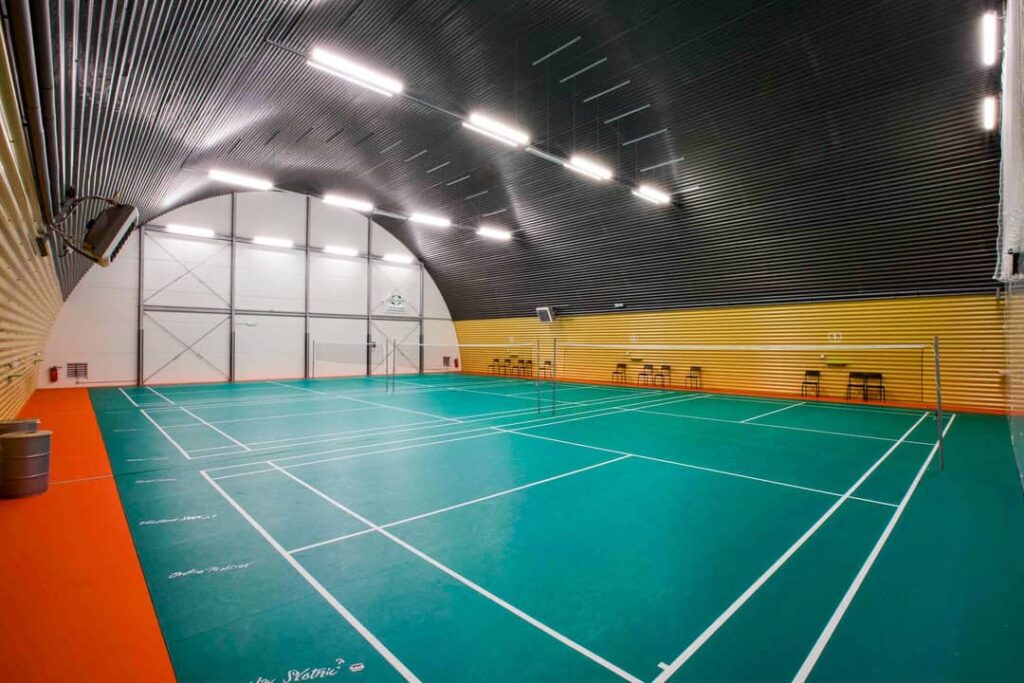

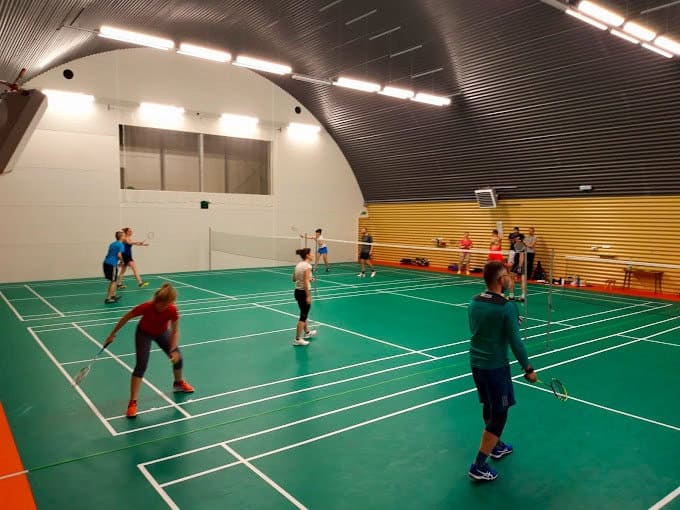

Badmintonová hala Paskov
Také v Paskově jsme v HUPRO SYSTEMS SE realizovali badmintonovou halu s několika kurty. Oblouková konstrukce vytváří souvislý sportovní prostor, ve kterém nejsou jednotlivé kurty rozdělené vnitřními nosnými sloupy. Při pohledu na realizaci je dobře vidět rozmístění kurtů, sportovní povrch i osvětlení vedené podél hrací plochy. Právě koordinace těchto prvků je při návrhu badmintonové haly zásadní.
Co si z těchto realizací může vzít investor do vlastního zadání?
Před návrhem je vhodné přesně stanovit počet kurtů, jejich rozmístění a případné další využití haly. Současně je potřeba řešit konstrukci, osvětlení, sportovní povrch a provozní zázemí jako jeden celek. Díky tomu lze od začátku navrhnout prostor, který bude odpovídat reálnému způsobu využití haly.
Plánujete badmintonovou halu? Začněte se zkušenou firmou
Výstavba badmintonové haly je dlouhodobá investice, u které rozhoduje zkušenost dodavatele, technické řešení i schopnost navrhnout objekt podle skutečného sportovního provozu. V HUPRO SYSTEMS SE se vývoji a realizaci samonosných ocelových hal věnujeme od roku 1985. Za tu dobu máme za sebou více než 3 000 realizovaných projektů po celém světě a přes 60 sportovních hal v Evropě. Realizovali jsme také skutečné badmintonové haly, například v Paskově a Chorvátském Grobu, takže při návrhu nevycházíme pouze z teorie, ale také ze zkušeností z dokončených sportovních staveb.
Hlavní výhody systému HUPRO
- rozpětí od 9 do 50 metrů bez vnitřních podpěrných sloupů, což umožňuje volné rozmístění badmintonových kurtů a efektivní využití celé hrací plochy
- systém 2 v 1, kdy samonosná ocelová konstrukce současně plní funkci střešního pláště
- při vhodném technickém řešení možnost dosáhnout energetické třídy A0 a snížit dlouhodobé provozní náklady
- 30letá záruka na konstrukční systém a předpokládaná životnost konstrukce až 100 let
- minimální nároky na dlouhodobou údržbu
- konstrukce z oceli s povrchovou úpravou ALUZINC® a spoje z nerezové oceli
- možnost zvolit zateplení podle požadavků konkrétního projektu
- odvětrávaný systém pláště, který pomáhá omezovat tepelné ztráty v zimě a přehřívání objektu v letních měsících
- možnost využít aktivní odvětrávání bez potřeby elektrické energie
- možnost integrovat akustické podhledy a další akustické prvky, které jsou důležité především u sportovních hal
- možnost přirozeného prosvětlení pomocí transparentních segmentů, střešních oken nebo prosvětlovacích pásů
- oblouková geometrie vhodná pro instalaci fotovoltaických panelů
- možnost přizpůsobit šířku, výšku i délku haly požadavkům konkrétního sportovního provozu
- možnost komplexního řešení sportovní haly včetně sportovní podlahy, akustiky, vytápění, osvětlení a dalšího vybavení
- vysoká odolnost konstrukčního systému vůči klimatickému zatížení, podle konkrétního návrhu až 600 kg/m²
- nízká hmotnost konstrukce, která může znamenat nižší nároky na zakládání objektu a dopravu
- efektivní logistika, kdy jeden kamion může přepravit materiál přibližně pro 1 000 m² půdorysné plochy haly
- certifikovaná kvalita doložená CE, ISO 9001 a ISO 14001.
Děkujeme, že jste si přečetli našeho průvodce výstavbou badmintonové haly. Pokud už máte představu o počtu kurtů, rozměrech, místě výstavby nebo požadovaném vybavení, rádi s vámi projekt projdeme. Ozvěte se nám nebo rovnou vyplňte formulář pro cenovou nabídku. Na základě zadaných informací se vám ozveme zpět, probereme vaše požadavky a navrhneme další postup. Těšíme se na spolupráci a na váš nový projekt.
